激光焊锡工艺 赋能5G通讯与光模块加工的光电器件精密制造

随着5G通信技术的迅猛发展与数据中心流量的爆发式增长，作为信息传输核心的光模块及其内部光电器件（如激光器、探测器、调制器等）的制造精度与可靠性要求达到了前所未有的高度。在这一背景下，激光焊锡工艺以其独特的非接触、高精度、低热影响等优势，正成为推动5G通讯和高端光模块加工领域技术革新的关键工艺之一。

一、激光焊锡工艺的核心优势
激光焊锡是一种利用高能量密度激光束作为热源，精确熔化焊料（通常为锡膏、锡丝或预成型焊片）以实现元器件引脚、PCB焊盘或管壳间电气与机械连接的先进焊接技术。相较于传统的回流焊、波峰焊或手工烙铁焊，其核心优势在于：

1. 局部精准加热：激光光斑可聚焦至微米级，实现极小区域的瞬时加热，极大减少对热敏感光电器件（如DFB激光器芯片）和周围精密结构的热损伤与热应力。
2. 过程高度可控：激光功率、作用时间、光斑形状与扫描路径均可精密编程控制，确保每个焊点的一致性，满足光器件对焊接强度与共面性的严苛要求。
3. 无接触与无焊剂残留：非接触式加工避免了机械应力，且常可实现免清洗焊接，减少了可能影响光路或导致电化学腐蚀的污染物，提升了长期可靠性。
4. 灵活性与自动化：易于集成到自动化生产线中，特别适合多品种、小批量的高价值光模块生产，以及难以触及的复杂三维结构焊接。

二、在5G通讯与光模块光电器件加工中的具体应用

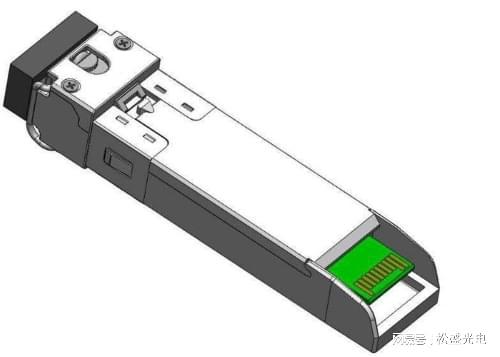

在5G前传、中传和回传网络以及高速数据中心中，光模块正朝着更高速率（如400G、800G）、更小尺寸（如QSFP-DD、OSFP）、更低功耗和更高密度的方向发展，这对内部光电器件的封装与互连提出了极限挑战。

1. 高速率激光器（TOSA）封装：作为光模块的“心脏”，激光器芯片（尤其是EML、DML）对温度极其敏感。激光焊锡可用于其与热沉（Submount）或管壳的共晶焊（使用金锡等焊料），实现极低热阻和高精度的贴装，确保激光波长稳定与高效散热。用于激光器驱动电路（如Flex PCB）上微小电容、电阻的精密贴装焊接，减少寄生参数。

1. 高灵敏度探测器（ROSA）组装：雪崩光电二极管（APD）或PIN光电二极管等探测器同样需要精密的、低应力的焊接来保证性能。激光焊锡可用于将探测器芯片精准焊接在载体或管壳上，并完成其输出信号引线的互连，避免传统焊接可能引入的微裂纹或性能劣化。

1. 硅光芯片与光纤阵列的耦合与固定：在基于硅光（Silicon Photonics）技术的光模块中，需要将光纤阵列（FA）或单根光纤与硅光波导芯片进行永久性对准并固定。激光焊锡可用于焊接玻璃盖板或金属夹具，以低热、无振动的方式实现高精度的永久性封装，维持亚微米级的对准精度，这对耦合损耗至关重要。

1. 射频（RF）传输线与连接器焊接：5G光模块中高频电信号传输要求极低的信号损耗与反射。激光焊锡可以精确控制焊料量，用于焊接同轴连接器、射频传输带等，形成高质量的焊点，确保良好的阻抗匹配与信号完整性。

1. 气密封装焊接：对于高可靠性应用（如车载激光雷达、电信级设备）中的光电器件，常采用金属或陶瓷气密封装来隔绝水汽和污染物。激光焊锡可用于封装盖板的密封焊接，形成致密、可靠的焊缝，且热影响区小，不影响内部已装配的精密光学元件。

三、面临的挑战与发展趋势
尽管优势显著，激光焊锡在应用中也面临挑战，如对工件定位精度要求极高、初始设备投资较大、针对不同材料（如金、银、铜、陶瓷）的工艺参数需要精细优化等。未来发展趋势将聚焦于：

• 工艺智能化：集成机器视觉进行实时定位与焊后检测，结合AI算法实现工艺参数的自我优化与缺陷预测。
• 多光束与复合加工：采用多光束同步焊接提升效率，或结合激光清洗、激光活化等预处理工序，进一步提升焊接质量。
• 材料创新：开发适用于激光瞬态加热特性的新型无铅焊料、纳米焊膏等，以应对环保要求并提升连接可靠性。

激光焊锡工艺凭借其卓越的精密控制能力与柔性加工特性，已成为5G通讯时代高端光模块及核心光电器件制造中不可或缺的“微连接”利器。它不仅提升了产品的性能与可靠性，也加速了技术迭代，为未来更高速率、更集成化的光互连解决方案奠定了坚实的工艺基础。随着技术的不断成熟与成本的优化，其应用范围必将进一步拓宽，持续赋能光通信产业的创新发展。
